MOSAIC-고유한 안전 컨트롤러 : 모듈식, 확장 가능 및 구성 가능

주요 특징들

Mosaic는 기계류 또는 플랜트의 모든 안전 기능을 관리 할 수있는 안전 허브입니다.

구성 및 확장 가능

비용을 절감하고 배선을 최소화합니다.

Mosaic는 다음과 같은 안전 센서 및 신호를 관리 할 수 ​​있습니다

라이트 커튼, 광전지, 레이저 스캐너, 비상 정지, 전기 기계식 스위치, 보호 잠금 안전 도어 스위치, 마그네틱 스위치, 안전 매트 및 에지, 양손 컨트롤, 핸드 그립 스위치, 인코더 및 안전 속도 제어를위한 근접성.

장점

• 사용 된 장치 및 배선 수를 줄여 프로젝트의 전체 크기를 줄입니다.
• 가속 제어판 구성

• 변조 방지 시스템 구성 가능

• 모든 논리는 그래픽 인터페이스를 통해 구성됩니다. 기존 솔루션과 같이 더 힘든 배선이 필요하지 않습니다

• 전자 기계 부품 수가 적을수록 성능 수준이 향상되므로 안전 수준이 높아집니다.

• 프로젝트 보고서는 EN 13849-1 및 EN 62061에 따라 PFH, DCavg 및 MTTFd의 실제 값을 제공합니다.

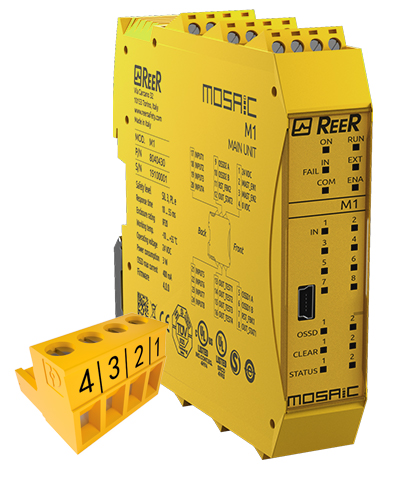

표준 마스터 유닛. 스크류 터미널 블록

8 개의 디지털 입력, 2 개의 입력 / 재시동 인터록 및 외부 장치 모니터링 (EDM) 용 입력, 2 쌍의 OSSD 안전 출력, 4 개의 테스트 출력, 2 개의 프로그램 가능한 디지털 신호 출력.

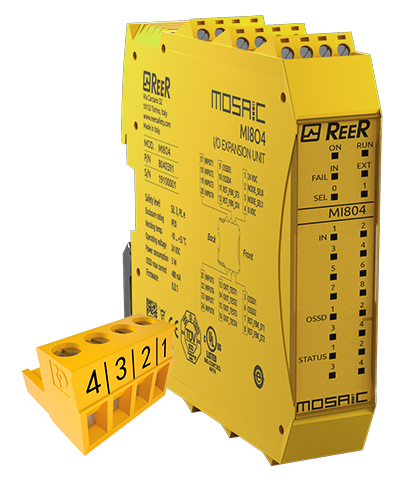

I / O 확장 장치
8 개의 디지털 입력, 4 개의 시작 / 재시동 인터록 및 외부 장치 모니터링 (EDM)을위한 4 개의 입력, 4 개의 단일 OSSD (또는 2 쌍), 4 개의 테스트 출력, 4 개의 프로그램 가능한 디지털 신호 출력. 스크류 터미널 블록.
호환 가능 : M1S

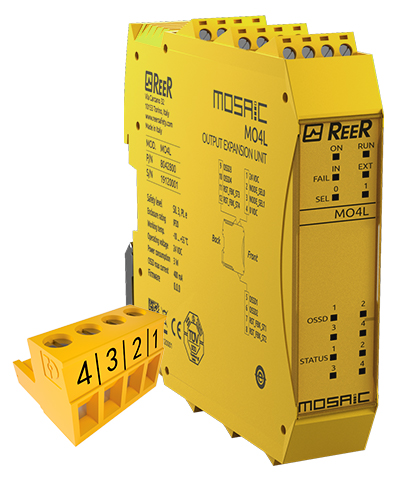

출력 확장 장치.
4 개의 안전 출력 (PNP 400mA), 외부 피드백 접점 (EDM)을위한 4 개의 상대 입력 및 4 개의 상태 출력이있는 출력 확장 장치.
스크류 터미널 블록.
호환 가능 : M1S
